Использование RCA-кабеля (композитного соединения) позволяет подключить современные приставки к старым телевизорам. Рассмотрим процесс подключения и настройки.
Содержание
1. Необходимые компоненты
| Элемент | Описание |
| Приставка с RCA-выходами | DVB-T2, Smart-TV или игровая консоль |

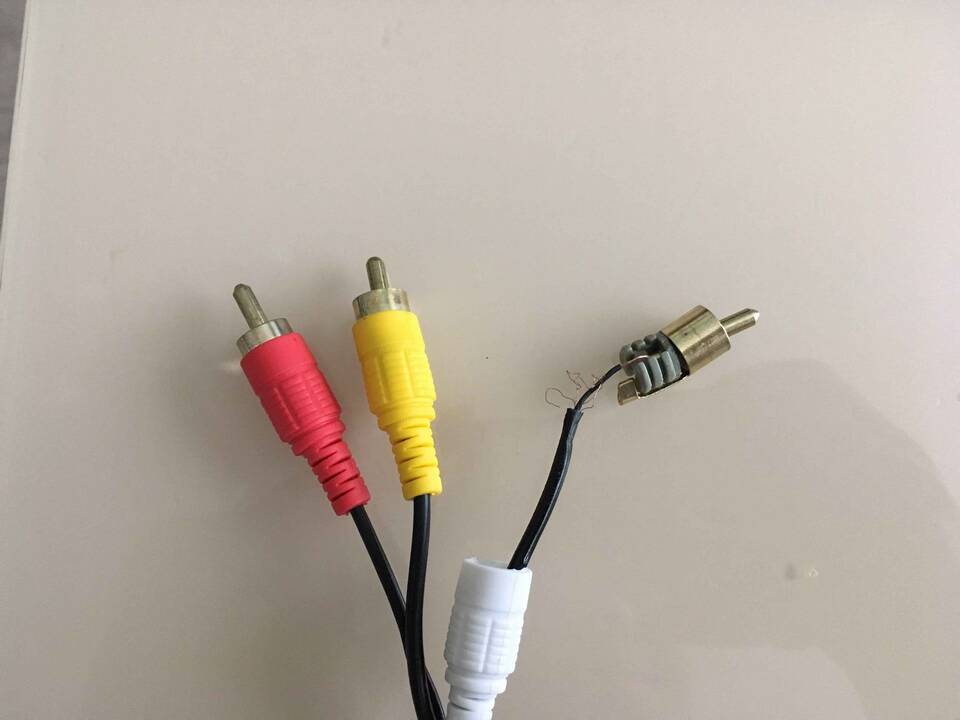

| RCA-кабель ("тюльпаны") | 3 разъема (желтый, белый, красный) |
| Телевизор с RCA-входами | Обычно обозначены как AV IN |
2. Пошаговое подключение
- Расположите приставку рядом с телевизором
- Соедините устройства кабелем:
- Желтый - видео (Video)
- Белый - левый аудиоканал (Audio L)
- Красный - правый аудиоканал (Audio R)
- Подключите блок питания приставки
- На телевизоре:
- Включите питание
- Выберите источник сигнала AV
- При наличии нескольких AV-входов укажите используемый
3. Настройка изображения и звука
- В меню телевизора установите:
- Формат изображения 4:3 (для старых моделей)
- Режим звука Stereo
- В настройках приставки:
- Выберите выходное разрешение 576i/480i
- Установите формат видео PAL или NTSC (в зависимости от региона)
4. Решение возможных проблем
| Проблема | Решение |
| Нет изображения | Проверьте правильность подключения желтого разъема |
| Нет звука | Убедитесь в подключении белого и красного разъемов |
| Черно-белое изображение | Проверьте режим цветности в настройках ТВ |
Для улучшения качества изображения рекомендуется использовать современные способы подключения (HDMI или SCART). RCA-соединение обеспечивает только аналоговый сигнал стандартного разрешения.
