Из чего состоит тарелка Триколор ТВ (спутниковая)

Спутниковая антенна Триколор ТВ представляет собой сложную систему оборудования для приема телевизионного сигнала. Рассмотрим основные компоненты этой системы и их функции.

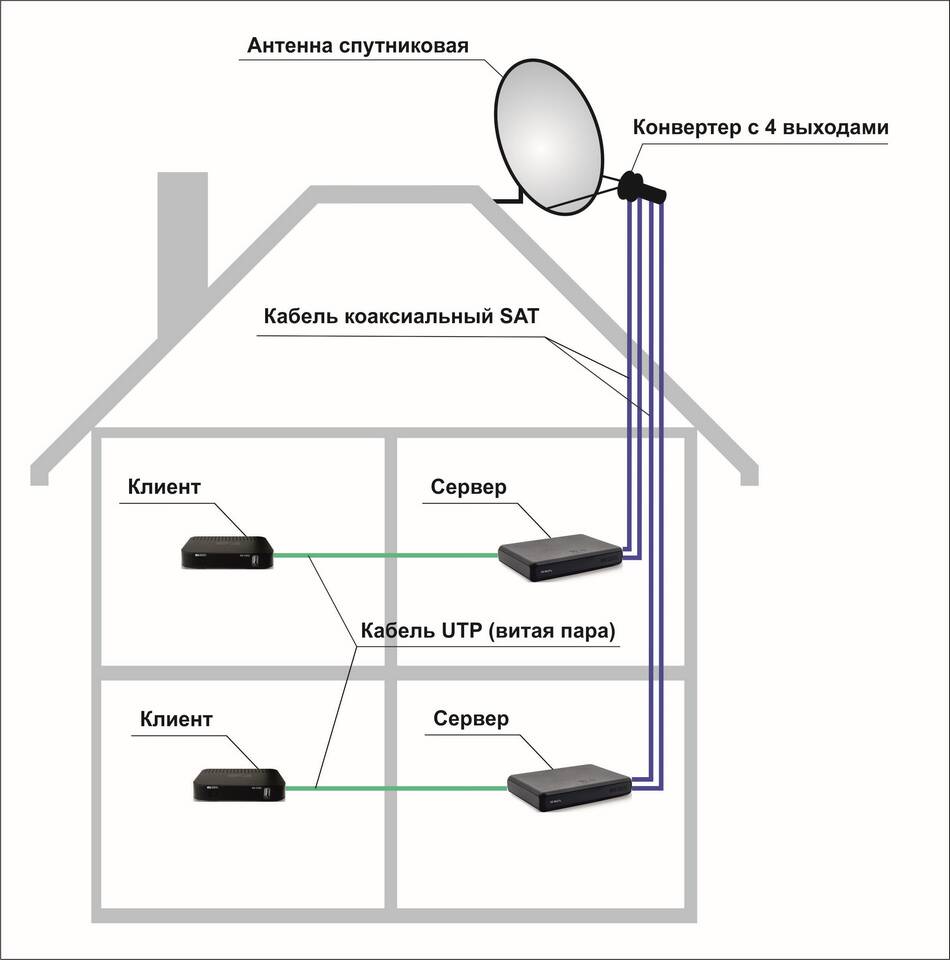

Основные компоненты спутниковой системы Триколор ТВ

Подробнее о спутниковой антенне

Конструкция антенны:

• Отражатель (зеркало) - обычно стальной или алюминиевый
• Диаметр - от 55 см до 1,2 м (зависит от региона)
• Форма - офсетная или прямофокусная
• Покрытие - порошковая краска, защищающая от коррозии

Конвертер (LNB)

Основные характеристики конвертера:

1. Тип: универсальный Ku-диапазона
2. Количество выходов: 1-4 (зависит от модели)
3. Коэффициент шума: 0,1-0,3 dB
4. Питание: 13/18 V по кабелю

Ресивер Триколор ТВ

Дополнительные элементы системы

• Дисек (переключатель между спутниками)
• Усилитель сигнала (для длинных кабельных трасс)
• Крепежные элементы (хомут, болты, дюбели)
• Пульта ДУ и батарейки

Принцип работы системы

1. Спутник передает сигнал на землю
2. Антенна фокусирует сигнал на конвертер
3. Конвертер преобразует частоту и передает по кабелю
4. Ресивер декодирует сигнал и выводит на телевизор
5. Модуль доступа обеспечивает просмотр платных каналов

Технические характеристики

Рекомендации по установке

• Точная настройка на спутник (азимут и угол места)
• Качественный кабель с волновым сопротивлением 75 Ом
• Защита соединений от влаги
• Отсутствие препятствий в направлении спутника
